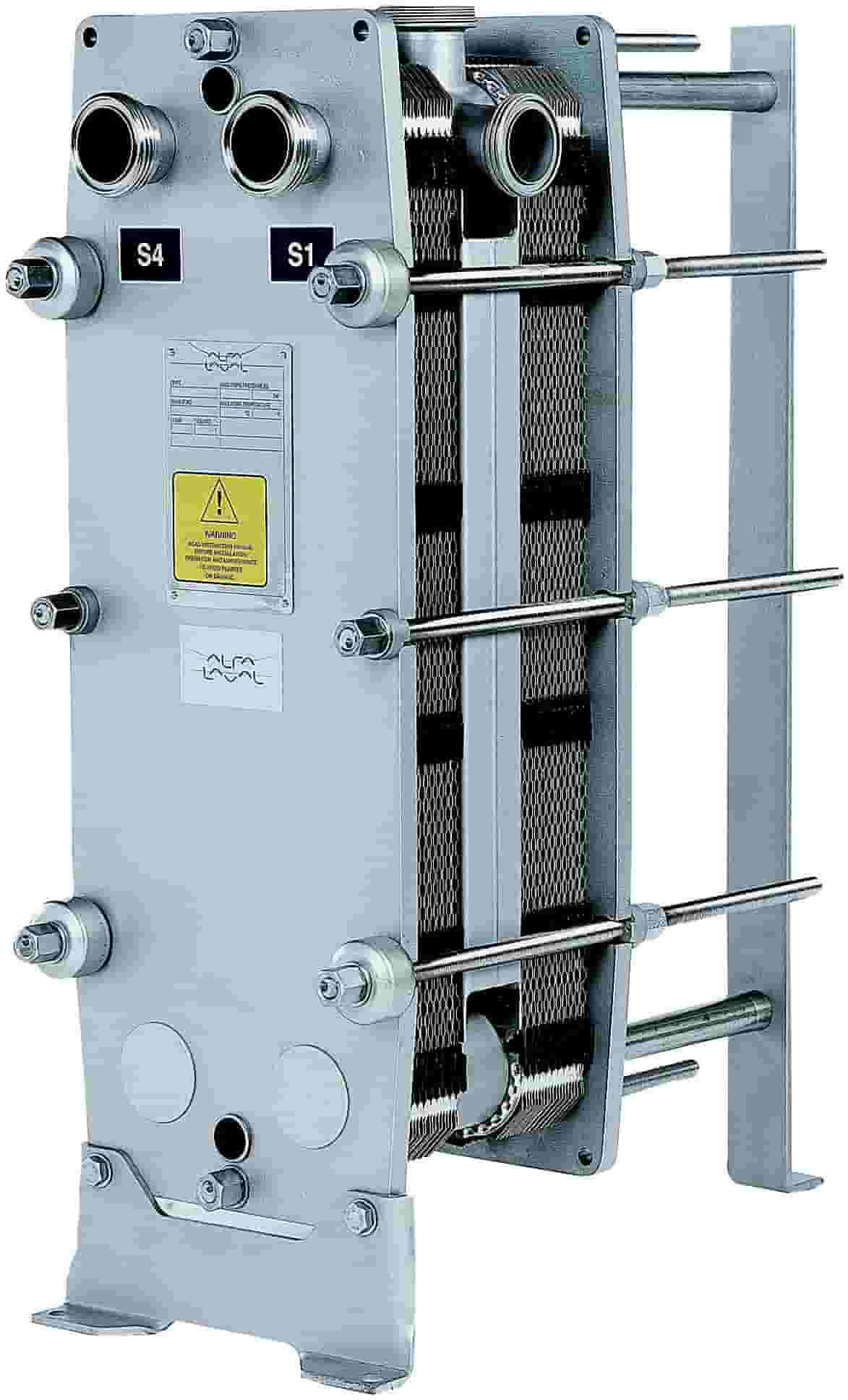

Пластинчатые теплообменники Alfa Laval - серия BaseLine

Техническое описание

Лучший выбор для участия в процессе обработки продуктов и технических сред.

Экономичная конструкция рамы пластинчатых теплообменников серии BaseLine обеспечивает их высокую конкурентоспособность среди оборудования для обработки продуктов и подготовки сред. Способность функционировать при избыточном давлении до 10 бар позволяет использовать их не только для нагрева
и охлаждения, но также и для пастеризации при небольшом расходе продукта.
Типичными вариантами применения аппаратов BaseLine являются: обычная пастеризация, охлаждение сырого молока, нагрев/охлаждение рабочих сред и нагрев моющих жидкостей в системах безразборной мойки (CIP).

Область применения

Предназначены для охлаждения и нагрева молочных продуктов, пива, напитков и вязких продуктов и пастеризации в некоторых применениях.

Принцип работы
Пластинчатый теплообменник состоит из набора гофрированных металлических пластин с отверстиями для прохождения двух жидкостей, между которыми и происходит теплопередача.
Набор пластин собирается между опорной и прижимной пластинами и сжимается стягивающими болтами.
Пластины снабжены прокладками, которые уплотняют канал и направляют жидкости в другие каналы. Количество пластин определятся расходом, физическими свойствами жидкостей, перепадом давления
и температурной программой. Гофрированная поверхность пластин обеспечивает турбулентность потоков и уменьшает влияние перепадов давления на пластины.

Прокладки
Пластины поставляются в комплекте с бесклеевыми прокладками Clip-On, которые легко заменяются, даже если пластины не сняты с рамы.

Типы пластин
M3, M3G, M6, M6M, M6MG, M10B, M10M, TL10B и TL10P

Стандартные материалы

Пластины	Нержавеющая сталь AISI 304, AISI 316 или титан.
Прокладки	Нитрил-FDA, EPDM или EPDM-FDA.    Защелкивающиеся зажимы.
Рама	Рама и прижимная пластина из прочной нержавеющей стали для Base 3, 6 и 10. Наружные поверхности из различных марок нержавеющей стали. Сдвижные гайки стягивающих болтах из хромированной латуни.

Схема потоков в пластинчатом теплообменнике

Технические характеристики

Расчетное механическое давление (ман.) / Температура
10 бар/160°C
Соответствует Европейской директиве о сосудах под давлением (PED).
Отвечает техническому стандарту Alfa Laval (ALS).
