Разборный пластинчатый теплообменник для отопления, ГВС, вентиляции и технологического теплообмена. Подберём конфигурацию под ваши параметры (среды, расходы, ΔT, ΔP). Быстрый расчёт, ЗИП со склада, поставка по РФ и СНГ.

от 98,000 ₽

Наличие: уточняйте

Пластинчатые разборные ТО Пластины и уплотнения Кожухотрубные ТО Паяные ТО Реагенты для промывки Установки для промывки Нагреватели для бассейна 8 (800) 302-58-75

Ключевые характеристики

Модель: Серия SF (Nord)
Тип: разборный пластинчатый теплообменник
Применение: отопление, ГВС, вентиляция, технологический нагрев/охлаждение
Обслуживание: CIP-промывка, разборная очистка
Поставка: по России; быстрый расчёт и ЗИП

Технические характеристики

Макс. температура	до 180 °C
Макс. давление	до 16 бар
Толщина пластин	до 0,5 мм
Материал пластин	AISI 316 / титан
Материал уплотнений	NBR / EPDM / FKM
Присоединения	фланцевые / резьбовые
Рабочие среды	вода, гликоль, технологические растворы
Площадь теплообмена	по расчёту
Количество пластин	по расчёту

Точные параметры подтверждаются расчётом и паспортом для выбранной конфигурации.

Материалы и исполнения

Компонент	Материал	Применение
Пластины	AISI 304/316	вода, гликоль, слабоагрессивные среды
Пластины	Титан	агрессивные среды, морская вода
Уплотнения	NBR	вода/масла до 110 °C
Уплотнения	EPDM	вода, гликоль, пар до 150 °C
Уплотнения	FKM (Viton)	химические среды, t° до 180 °C

Техническое описание

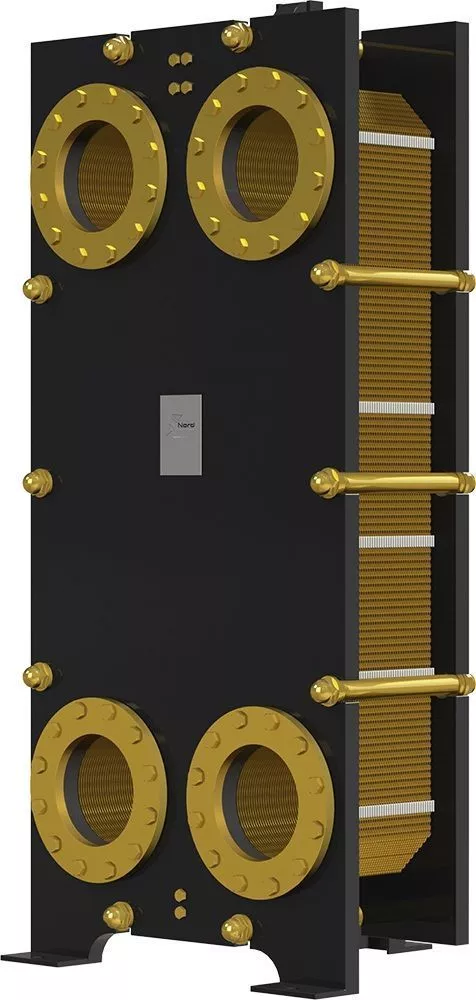

Пластинчатый теплообменник Серии SF предназначен для использования как в системах ЖКХ (отопление, горячее водоснабжение, вентиляция) так и для охлаждения теплоносителей в разных производствах с различными средами.

Параметры теплообменника:

Производитель — Nord
ДУ — 200 мм
Максимальный расход, м3/час — 650
Площадь одной пластины, м2 — 0,68
Макс. площадь теплообмена, м2 — 465,12
Высота, мм — 1797
Ширина, мм — 770
Размер шпильки — М36
Сферы применения — Промышленные, Отопление, ГВС, Вентиляция, Вода-Вода, Пар-Вода, Фреон-Вода
Материал пластин — AISI 304, AISI 316, SMO 254, Hastelloy C 276, Titanium
Материал уплотнений — EPDM, NITRIL, VITON

В каждом отдельном случае расчет производится индивидуально. Чтобы подобрать теплообменное оборудование под Ваш объект - звоните по телефону 8-800-302-58-75 и отправляйте заявки на zakaz@msmteplo.ru.

Области применения

ИТП: отопление и ГВС
ОВиК: вентиляция, кондиционирование
Технологические контуры: нагрев/охлаждение
Рекуперация и утилизация тепла
Промежуточные гликолевые контуры

Пищевая промышленность
Химическая и нефтегазовая отрасли
Энергетика и энергетическое машиностроение
Морская и судовая отрасли (титановые пластины)
Процессы с повышенными санитарными требованиями

Поставка и гарантии

География: поставки по всей России и СНГ.

Сроки: стандартные позиции — 1–3 дня; специальные исполнения — 2–8 недель.

Документы: паспорт, руководство по эксплуатации, спецификация, сертификаты — по запросу.

Гарантия: 12 месяцев при соблюдении условий эксплуатации.

Аналоги и альтернативы

Раздел	Описание	Ссылка
Пластинчатые разборные ТО	Широкий выбор материалов и конфигураций	Перейти
Пластины и уплотнения	ЗИП со склада, подбор по модели	Перейти
Кожухотрубные ТО	Высокие давления и температуры	Перейти
Паяные ТО	Компактные размеры, не требуют обслуживания	Перейти
Реагенты для промывки	Эффективные составы для очистки	Перейти
Установки для промывки	Мобильные CIP‑станции и оборудование	Перейти
Нагреватели для бассейна	Подогрев воды для бассейнов и СПА	Перейти

Часто задаваемые вопросы

Какие параметры нужны для подбора?

Состав сред, расход, температуры на входе/выходе, допустимые потери давления, требования к материалам, тип присоединений.

Можно ли увеличить мощность без замены аппарата?

Часто да — добавлением пластин при расчёте гидравлики.

Как выбрать материал уплотнений?

NBR — вода/масла до 110 °C; EPDM — вода, гликоль, пар до 150 °C; FKM — высокие температуры и химически активные среды.

Нужна ли регулярная промывка?

Да, CIP‑промывка 1–2 раза в год сохраняет КПД и предотвращает коррозию.

Сколько пластин нужно?

Количество пластин определяется расчетом по требуемой мощности и ΔT/ΔP.

Можно ли подключить с фланцами?

Да, доступны резьбовые, фланцевые и санитарные присоединения.

Какие документы предоставляются?

Паспорт, руководство по эксплуатации, спецификация; сертификаты материалов — по запросу.

Каковы сроки поставки?

Складские позиции — 1–3 дня; специсполнения — 2–8 недель.

Делаете ли подбор под параметры?

Да, отправьте ТЗ на zakaz@msmteplo.ru — расчёт 30–90 минут.

Можно ли заказать монтаж и наладку?

Да, предоставляем услуги пусконаладки и сервисного обслуживания.
