Теплообменник Ридан XGF100-050

Name: Теплообменник Ридан XGF100-050
Brand: Ридан
SKU: 21291
Price: 195000 RUB
Availability: InStock

Нужен быстрый подбор? Напишите в чат

Проконсультируем и ответим 24/7 в течение ~1 минуты.

Если не удалось открыть чат, обновите страницу — виджет грузится напрямую из CRM.

195 000 ₽/шт

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Отзывы
Задать вопрос
Дополнительно

Описание

Разборный пластинчатый теплообменник для отопления, ГВС, вентиляции и технологического теплообмена. Подберём конфигурацию под ваши параметры (среды, расходы, ΔT, ΔP). Быстрый расчёт, ЗИП со склада, поставка по РФ и СНГ.

от 195,000 ₽

Наличие: уточняйте

Пластинчатые разборные ТО Пластины и уплотнения Кожухотрубные ТО Паяные ТО Реагенты для промывки Установки для промывки Нагреватели для бассейна 8 (800) 302-58-75

Ключевые характеристики

Модель: Теплообменник Ридан XGF100-050 (Ридан)
Тип: разборный пластинчатый теплообменник
Применение: отопление, ГВС, вентиляция, технологический нагрев/охлаждение
Обслуживание: CIP-промывка, разборная очистка
Поставка: по России; быстрый расчёт и ЗИП

Технические характеристики

Макс. температура	до 180 °C
Макс. давление	до 16 бар
Толщина пластин	до 0,5 мм
Материал пластин	AISI 316 / титан
Материал уплотнений	NBR / EPDM / FKM
Присоединения	фланцевые / резьбовые
Рабочие среды	вода, гликоль, технологические растворы
Площадь теплообмена	по расчёту
Количество пластин	по расчёту

Точные параметры подтверждаются расчётом и паспортом для выбранной конфигурации.

Материалы и исполнения

Компонент	Материал	Применение
Пластины	AISI 304/316	вода, гликоль, слабоагрессивные среды
Пластины	Титан	агрессивные среды, морская вода
Уплотнения	NBR	вода/масла до 110 °C
Уплотнения	EPDM	вода, гликоль, пар до 150 °C
Уплотнения	FKM (Viton)	химические среды, t° до 180 °C

Техническое описание

Параметры теплообменника:

Рабочая температура: до +200 °С.
Максимальное рабочее давление: 10/16 бар.
Материал пластин: нержавеющая сталь AISI304, AISI316L.
Толщина пластин: 0,4-0,6 мм.
Допустимое количество пластин: 11 - 379 шт.

Теплообменник Ридан XGF100-050 - это функциональное и уникальное в своем роде устройство, предназначенное для обмена жидкостями и газами в системах теплоснабжения, которое сегодня широко применяется в бытовых и промышленных сферах.

Основные достоинства данного теплообменника пластинчатого XGF100-050, от отечественного производителя, кроются в безукоризненной и надежной работе устройства, высоком качестве материалов, из которых изготовлены детали и различного рода уплотнения, устойчивости к вибрациям и гидравлическим ударам. Благодаря всему этому устройство стало пользоваться широкой популярностью среди отечественных и зарубежных потребителей, ведь сегодня все ищут качество по выгодным ценам. На теплообменник Ридан XGF100-050 цена куда более чем демократичная.

В зависимости от требований Заказчика на теплообменник Ридан XGF100-050 цена формируется исходя из соотношения следующих характеристик:

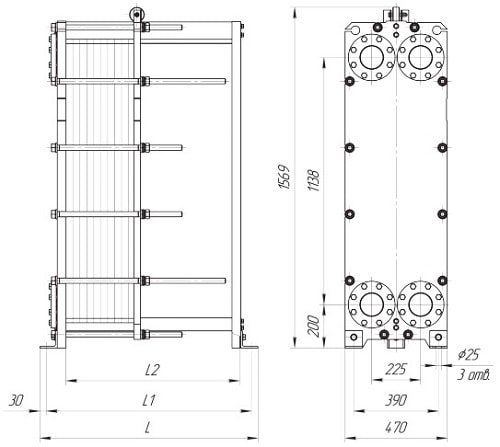

Тип теплообменника	№ рамы	Размеры в миллиметрах			Стяжные шпильки		Кол-во пластин, шт.	Макс. масса, кг.
Тип теплообменника	№ рамы	L	L1	L2	размер	кол-во, шт.	Кол-во пластин, шт.	Макс. масса, кг.
Расчетное давление 1,0 МПа (10 кгс/см²)
Ридан XGF100-050	1	700	640	500	M24	12	11-51	465
	2	100	940	800			52-118	585
	3	1400	1340	1200			119-205	750
	4	1700	1640	1500			206-270	875
	5	2200	2140	2000			271-379	1440
Расчетное давление 1,6 МПа (16 кгс/см²)
Ридан XGF100-050	1	705	645	500	М24	12	11-51	530
	2	1005	945	800			52-118	685
	3	1405	1345	1200			119-205	1170
	4	1705	1645	1500			206-270	1040
	5	2205	2145	2000			271-379	1290

Звоните на бесплатный номер по России 8-800-302-58-75 и наш инженер-консультант бесплатно Вас проконсультирует по вопросам теплообменного оборудования. По вашим потребностям подберете лучший вариант по соотношению "Цена-Качество". Оставляйте заявки через форму ниже или на электронную почту zakaz@msmteplo.ru .

Больше информации о теплообменном оборудовании Вы всегда можете найти на сайте поставщика теплообменников "Ридан" по РФ и СНГ

Области применения

ИТП: отопление и ГВС
ОВиК: вентиляция, кондиционирование
Технологические контуры: нагрев/охлаждение
Рекуперация и утилизация тепла
Промежуточные гликолевые контуры

Пищевая промышленность
Химическая и нефтегазовая отрасли
Энергетика и энергетическое машиностроение
Морская и судовая отрасли (титановые пластины)
Процессы с повышенными санитарными требованиями

Поставка и гарантии

География: поставки по всей России и СНГ.

Сроки: стандартные позиции — 1–3 дня; специальные исполнения — 2–8 недель.

Документы: паспорт, руководство по эксплуатации, спецификация, сертификаты — по запросу.

Гарантия: 12 месяцев при соблюдении условий эксплуатации.

Аналоги и альтернативы

Раздел	Описание	Ссылка
Пластинчатые разборные ТО	Широкий выбор материалов и конфигураций	Перейти
Пластины и уплотнения	ЗИП со склада, подбор по модели	Перейти
Кожухотрубные ТО	Высокие давления и температуры	Перейти
Паяные ТО	Компактные размеры, не требуют обслуживания	Перейти
Реагенты для промывки	Эффективные составы для очистки	Перейти
Установки для промывки	Мобильные CIP‑станции и оборудование	Перейти
Нагреватели для бассейна	Подогрев воды для бассейнов и СПА	Перейти

Часто задаваемые вопросы

Какие параметры нужны для подбора?

Состав сред, расход, температуры на входе/выходе, допустимые потери давления, требования к материалам, тип присоединений.

Можно ли увеличить мощность без замены аппарата?

Часто да — добавлением пластин при расчёте гидравлики.

Как выбрать материал уплотнений?

NBR — вода/масла до 110 °C; EPDM — вода, гликоль, пар до 150 °C; FKM — высокие температуры и химически активные среды.

Нужна ли регулярная промывка?

Да, CIP‑промывка 1–2 раза в год сохраняет КПД и предотвращает коррозию.

Сколько пластин нужно?

Количество пластин определяется расчетом по требуемой мощности и ΔT/ΔP.

Можно ли подключить с фланцами?

Да, доступны резьбовые, фланцевые и санитарные присоединения.

Какие документы предоставляются?

Паспорт, руководство по эксплуатации, спецификация; сертификаты материалов — по запросу.

Каковы сроки поставки?

Складские позиции — 1–3 дня; специсполнения — 2–8 недель.

Делаете ли подбор под параметры?

Да, отправьте ТЗ на zakaz@msmteplo.ru — расчёт 30–90 минут.

Можно ли заказать монтаж и наладку?

Да, предоставляем услуги пусконаладки и сервисного обслуживания.
